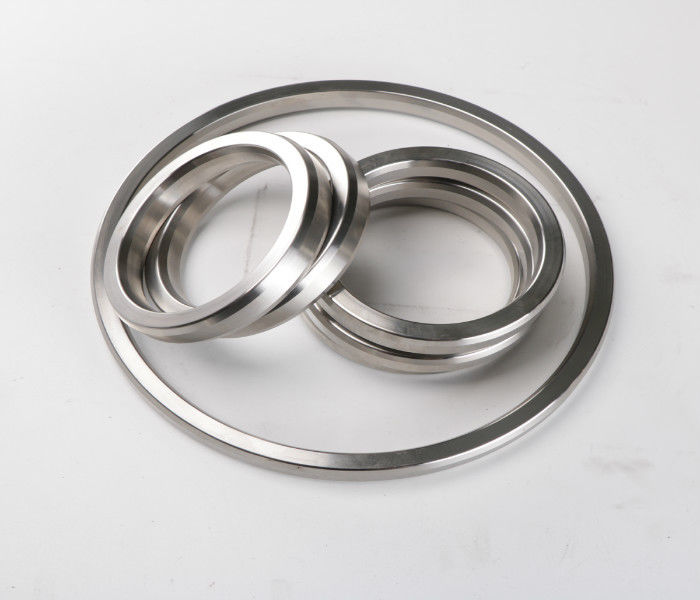

API 6A 150LB 304SS Owalne złącze pierścieniowe
Pakety RTJ są zaprojektowane do uszczelniania przez ′′kontakt linii początkowej′′ lub działanie kłącza między płaszczem sprzęgającym a uszczelnieniem. It is essential to choose a softer metal of the gaskets while the flange’s material should be harder to make sure the ring type joints can give a very tight and efficient seal after applying pressure on the sealing interface through bolt forceZazwyczaj uszczelniacze pierścieniowe są stosowane w produktach naftowych, naftowych i chemicznych.Złącza pierścieniowe nadają się do zastosowań pod wysokim ciśnieniem i w wysokiej temperaturze.
Seria R |
NPS |
Oceny klasy |
| Owalne |
Owalne
• Oryginalny projekt złącza pierścieniowego.
• Stosowane do standardowych kołnierzykowych płaskich szczelin z dna.
• Można go stosować na starszych okrągłych płaszczach z dolnymi rowkami.
• Dostępne w kolumnach od R11 do R105. |
1 ‰ - 24 ‰
26-36
26-36
11⁄2 ¢-20 ¢ |
150-2500 ANSI B16.5 i BS1560
300-600 MSS SP44 i BS3293
900 MSS SP44
API 6A. |
Opis funkcjonalny
Pod obciążeniem aksyjnym łącza typu pierścieniowego deformują się plastycznie i przepływają w nieregularności rowu flansery.W wyniku bardzo wysokiego obciążenia ciśnieniowego między powierzchnią uszczelniającą złącza typu pierścieniowego a rowką flansery. Ciśnienie powierzchniowe jest jeszcze większe, zwłaszcza w przypadku wariantów RTJ RX i BX. Oba warianty są w stanie uszczelnić bardzo wysokie ciśnienie wewnętrzne.Więc pozostają w swojej skompresowanej formie.Funkcja uszczelniająca uszczelnienia RTJ jest wzmacniana przez siły osiowe działające na powierzchnie uszczelniające.
Materiały
Ściski RTJ są dostępne standardowo w metalu miękkim oraz w stali 304, 316 i nierdzewnej.
Złącza typu pierścieniowego typu R są produkowane na owalnych (2962/R) i ośmiokątnych (2961/R) profilach.
Oba style są zamienne w nowoczesnym płaskim dnie rowu.
Złącza ośmiokątne są wymienne na płaskich dnie szczelinki, które mają kąt 23 stopni ściany szczelinki
Zalety
- Kontakt metalu z metalem tworzy niezawodne uszczelnienie
- Odpowiednie do ekstremalnych wymogów ciśnienia i temperatury
- Certyfikowana jakość (w tym twardość powierzchni)
dostarczamy uszczelki złącza pierścieniowego (RTJ Gasket) o następujących liczbach twardości:
|
Materiały zestawu
|
Liczba twardości BRINELL (maks.)
|
ROCKWELL STRÓŻNOŚĆ (maksymalnie)
|
Zidentyfikowanie
|
| Żelazo miękkie |
90 |
56 |
D |
| Stal niskoemisyjna |
120 |
68 |
S |
| 4-6% chromu 1/2% molibdenu |
130 |
72 |
F5 |
| 304 ze stali nierdzewnej |
160 |
83 |
S304 |
| 316 Stal nierdzewna |
160 |
83 |
S316 |
| 347 Stal nierdzewna |
160 |
83 |
S347 |
| Wspólne materiały |
| Materiał |
HB Twardość |
Ograniczenia temperatury |
Identyfikacja |
| Żelazo miękkie |
90 |
-60 do +400 °C |
D |
| Stal niskoemisyjna |
120 |
-40 do +500°C |
S |
| 4%-6% Cr 1⁄2% Mo:F5 |
130 |
-125 do +500°C |
F5 |
| Stal nierdzewna 304/304L |
160 |
-250 do +650°C |
S304 lub 304L |
| Stal nierdzewna 316/316L |
160 |
-196 do +800°C |
S316 lub 316L |
| Stal nierdzewna 321 |
160 |
-250 do +870°C |
S321 |
| Stal nierdzewna 347 |
160 |
-250 do +870°C |
S347 |
| Stal nierdzewna 410 |
170 |
-20 do +500°C |
S410 |
| Inkonel 625 |
/ |
1000°C |
625 |
| Inkolej 825 |
/ |
1000°C |
825 |
| Hastelloy C-276 |
/ |
1000°C |
C-276 |
| Dwuosobowy |
/ |
800°C |
S31803 |
| Tytanium |
/ |
540°C |
IT
|
Specjalizujemy się w uszczelniach złączy pierścieniowych, w tym uszczelniach pierścieniowych w typach R, RX, BX, IX, uszczelniach soczewek, uszczelniach pierścieniowych spawalniczych i uszczelniach maszynowych (zgodnie z rysunkiem klienta).Zestaw metalowy przeznaczony do stosowania w warunkach wysokiego ciśnieniaNasze produkty są szeroko stosowane w zawory płaskie bramy, choinka, armatury rurociągów, kołnierz, naczynia wysokiego ciśnienia,Przemysł naftowy i gazowy, montaż studni, przemysł petrochemiczny itp.
Możemy zaoferować ponad 30 rodzajów materiałów, takich jak 321SS, 347SS, 316SS, 304SS, Inconel 625, Monel 400, INCOLY 825, Nickel 200, Duplex F44, miękkie żelazo, niskoemisyjna stal i tak dalej.Możemy wyprodukować maksymalną zewnętrzną średnicę 2500 mmNasze produkty są sprzedawane do Azji Południowo-Wschodniej, Bliskiego Wschodu, Europy i Ameryki i dobrze doceniane przez naszych klientów.
Program interfejsu pierścień uszczelniacze łączne występują w dwóch podstawowych rodzajach, owalny i ośmiokątny.000 Gumowe uszczelki i uszczelkiOśmiokątny segment krzyżowy ma wyższą sprawność mocowania niż owalny i byłby preferowanym uszczelnieniem.Tak czy inaczej., tylko owalny odcinek krzyżowy może być wykorzystany w starym sortowaniu okrągłej wylęgu podstawy.Powierzchnie mocowania na sekcjach łączy pierścieniowych muszą być łatwo uzupełnione do 63 mniejszych cali skali i być uwolnione od krawędzi uderzającychZapewniają one uszczelnienie poprzez kontakt linii lub działanie krawędzi podczas stosowania sił uciskowych.
