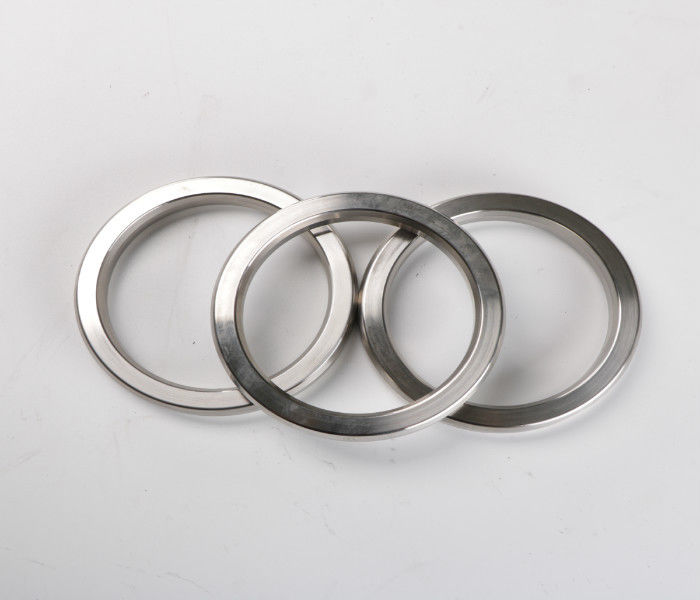

ASME B16.20 300LB 316SS Owalny pierścienie łączne uszczelnienie
Seria R |
NPS |
Oceny klasy |
| Owalne |
Owalne
• Oryginalny projekt stawu pierścieniowego.
• Stosowane do standardowych kołnierzykowych płaskich szczelin z dna.
• Można go stosować na starszych okrągłych płaszczach z dolnymi rowkami.
• Dostępne w kolumnach od R11 do R105. |
1 ‰ - 24 ‰
26-36
26-36
11⁄2 ¢-20 ¢ |
150-2500 ANSI B16.5 i BS1560
300-600 MSS SP44 i BS3293
900 MSS SP44
API 6A. |
Opis funkcjonalny
Pod obciążeniem aksyjnym łącza typu pierścieniowego deformują się plastycznie i przepływają w nieregularności rowu flansery.W wyniku bardzo wysokiego obciążenia ciśnieniowego między powierzchnią uszczelniającą złącza typu pierścieniowego a rowką flansery. Ciśnienie powierzchniowe jest jeszcze większe, zwłaszcza w przypadku wariantów RTJ RX i BX. Oba warianty są w stanie uszczelnić bardzo wysokie ciśnienie wewnętrzne.Więc pozostają w swojej skompresowanej formie.Funkcja uszczelniająca uszczelnienia RTJ jest wzmacniana przez siły osiowe działające na powierzchnie uszczelniające.
Materiały
Ściski RTJ są dostępne standardowo w metalu miękkim oraz w 304, 316 i stali nierdzewnej.
Złącza typu pierścieniowego typu R produkowane są na owalnych (2962/R) i ośmiokątnych (2961/R) profilach.
Oba style są zamienne w nowoczesnym płaskim dnie rowu.
Złącza ośmiokątne są wymienne na płaskich dnie szczelinki, które mają kąt ścian szczelinki 23 stopni
Zalety
- Kontakt metalu z metalem tworzy niezawodną pieczęć
- Odpowiednie do ekstremalnych wymogów ciśnienia i temperatury
- Certyfikowana jakość (w tym twardość powierzchni)
dostarczamy uszczelki złącza pierścieniowego (RTJ Gasket) o następujących liczbach twardości:
|
Materiały zestawu
|
Liczba twardości BRINELL (maks.)
|
ROCKWELL STRÓŻNOŚĆ (maksymalnie)
|
Zidentyfikowanie
|
| Żelazo miękkie |
90 |
56 |
D |
| Stal niskoemisyjna |
120 |
68 |
S |
| 4-6% chromu 1/2% molibdenu |
130 |
72 |
F5 |
| 304 ze stali nierdzewnej |
160 |
83 |
S304 |
| 316 Stal nierdzewna |
160 |
83 |
S316 |
| 347 Stal nierdzewna |
160 |
83 |
S347 |
| Wspólne materiały |
| Materiał |
HB Twardość |
Ograniczenia temperatury |
Identyfikacja |
| Żelazo miękkie |
90 |
-60 do +400 °C |
D |
| Stal niskoemisyjna |
120 |
-40 do +500°C |
S |
| 4%-6% Cr 1⁄2% Mo:F5 |
130 |
-125 do +500°C |
F5 |
| Stal nierdzewna 304/304L |
160 |
-250 do +650°C |
S304 lub 304L |
| Stal nierdzewna 316/316L |
160 |
-196 do +800°C |
S316 lub 316L |
| Stal nierdzewna 321 |
160 |
-250 do +870°C |
S321 |
| Stal nierdzewna 347 |
160 |
-250 do +870°C |
S347 |
| Stal nierdzewna 410 |
170 |
-20 do +500°C |
S410 |
| Inkonel 625 |
/ |
1000°C |
625 |
| Inkolej 825 |
/ |
1000°C |
825 |
| Hastelloy C-276 |
/ |
1000°C |
C-276 |
| Dwuosobowy |
/ |
800°C |
S31803 |
| Tytanium |
/ |
540°C |
IT
|
Specjalizujemy się w uszczelniach złączy pierścieniowych, w tym uszczelniach pierścieniowych w typach R, RX, BX, IX, uszczelniach soczewek, uszczelniach pierścieniowych spawalniczych i uszczelniach maszynowych (zgodnie z rysunkiem klienta).Zestaw metalowy przeznaczony do stosowania w warunkach wysokiego ciśnieniaNasze produkty są szeroko stosowane w zawory płaskie bramy, choinka, armatury rurociągów, obudowy, zbiornika wysokiego ciśnienia,Przemysł naftowy i gazowy, montaż studni, przemysł petrochemiczny itp.
Możemy zaoferować ponad 30 rodzajów materiałów, takich jak 321SS, 347SS, 316SS, 304SS, Inconel 625, Monel 400, INCOLY 825, Nickel 200, Duplex F44, miękkie żelazo, niskoemisyjna stal i tak dalej.Możemy wyprodukować maksymalną zewnętrzną średnicę 2500 mmNasze produkty są sprzedawane do Azji Południowo-Wschodniej, Bliskiego Wschodu, Europy i Ameryki i dobrze doceniane przez naszych klientów.
Program interfejsu pierścień uszczelki łączone są w dwóch podstawowych rodzajach, owalny przekrojowy segment i ośmiokątny przekrojowy segment.000 Gumowe uszczelki i uszczelkiOśmiokątny odcinek krzyżowy ma wyższą sprawność mocowania niż owalny i byłby preferowanym uszczelnieniem.Tak czy inaczej., tylko owalny odcinek krzyżowy można wykorzystać w starym sortowaniu okrągłej odcięcia podstawy.Powierzchnie mocowania na sekcjach łączy pierścieniowych muszą być łatwo wypełnione do 63 mniejszych cali skali i być wolne od szokujących krawędziZapewniają one uszczelnienie poprzez kontakt linii podlegającej lub działanie krawędzi podczas stosowania sił ucisku.
Częste pytania
P: Czy jest pan firmą handlową czy producentem?
A: Jesteśmy profesjonalnym przedsiębiorstwem produkcyjnym
P: Jak długi jest czas dostawy?
A: Zazwyczaj jest to 7-15 dni na dostawę zapasów, a 15-30 dni na towary produkcyjne, ale zależy to od ilości.
P: Czy dostarczacie próbki?
A: Tak, możemy dostarczyć ci próbkę, ale musisz zapłacić za próbkę i fracht. Po złożeniu zamówienia zwrócimy opłatę.
P: Jakie są warunki płatności?
Płatność <= 1000USD, 100% z góry. Płatność>= 1000USD, 30% T/T z góry, saldo przed wysyłką.
P: Jak możemy zaufać, że zawrzecie gwarantowaną umowę?
Odpowiedź: Możemy handlować za pośrednictwem zleceń gwarancji kredytowej Alibaba, które w pełni gwarantują skuteczne prawa i interesy kupujących i sprzedających.
P: Informacje o opakowaniu?
A: Do wewnętrznego pudełka i kartonu głównego są wykonane zgodnie z międzynarodowymi standardami, i możemy zrobić specjalnie zaprojektowane dla Ciebie, jeśli to konieczne.
Jeśli masz inne pytania, pls skontaktuj się z nami.
