Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Wenzhou huayu seals Co. LTD
Orzecznictwo: ISO9001
Numer modelu: owalna uszczelka złącza pierścieniowego R24
Warunki płatności i wysyłki
Minimalne zamówienie: 10
Cena: negotiable
Szczegóły pakowania: Pakowane zbiorczo lub dostosuj
Czas dostawy: 7 dni roboczych
Możliwość Supply: 100000 sztuk / miesiąc
Stal węglowa: |
Uszczelka |
Stal nierdzewna: |
Foka |
Metal: |
pierścień uszczelniający |
Odporność na ścieranie: |
wysoki |
Odporność chemiczna: |
Doskonały |
Kolor: |
czarny |
Twardość: |
70 Brzeg A |
Materiał: |
Kauczuk |
Odporność na olej: |
Dobry |
Zakres ciśnienia: |
Do 10 barów |
Kształt: |
Okrągłe |
Wielkość: |
Dostępne różne rozmiary |
Odporność na rozdarcie: |
wysoki |
Zakres temperatury: |
-40°C do 120°C |
Odporność na promieniowanie UV: |
Dobry |
Stal węglowa: |
Uszczelka |
Stal nierdzewna: |
Foka |
Metal: |
pierścień uszczelniający |
Odporność na ścieranie: |
wysoki |
Odporność chemiczna: |
Doskonały |
Kolor: |
czarny |
Twardość: |
70 Brzeg A |
Materiał: |
Kauczuk |
Odporność na olej: |
Dobry |
Zakres ciśnienia: |
Do 10 barów |
Kształt: |
Okrągłe |
Wielkość: |
Dostępne różne rozmiary |
Odporność na rozdarcie: |
wysoki |
Zakres temperatury: |
-40°C do 120°C |
Odporność na promieniowanie UV: |
Dobry |

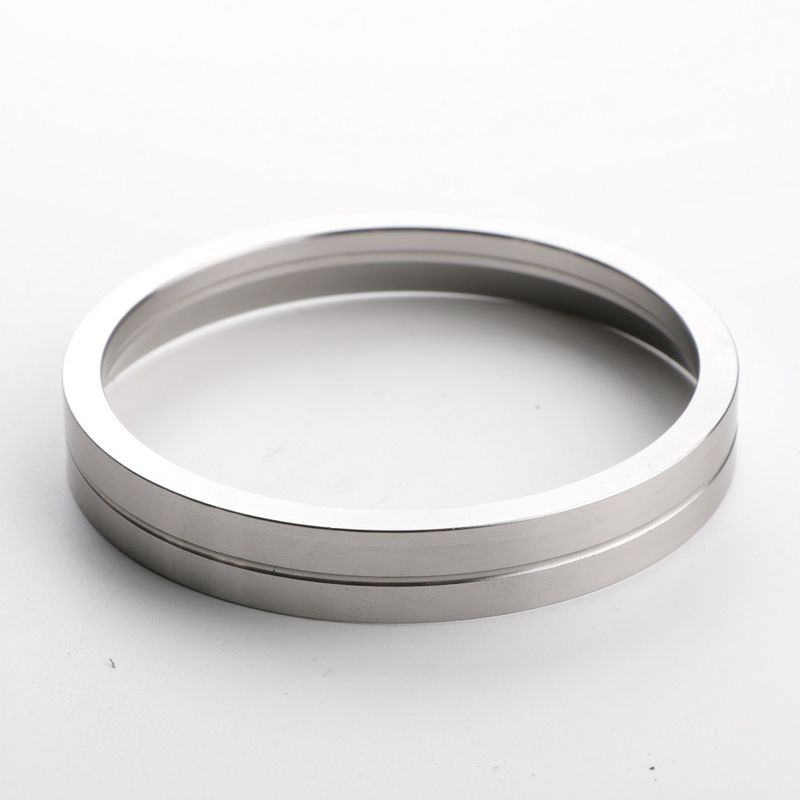

DN15 Forging Metal IX Seal Ring Gasket
Przyczepy IX lub uszczelnienie IX są zaprojektowane wyłącznie w celu spełnienia wymogów dotyczących uszczelnienia w układach kompaktowych.Wymiary pieczęci IX są zgodne z NORSOK L005 i kwalifikacja materiału jest zgodna z NORSOK M650 i NORSOK M630.
Pieczęć IX jest wyposażona w powłokę PTFE/XYLON, kolor powłoki identyfikuje materiał użyty do wykonania pieczęci IX
Numery pieczęci IX wynoszą od IX 15 do IX 1200
Pozostałe składniki obrobione są jak widać na zdjęciu, który jest obrobiony zgodnie z klientem dostarczone rysunki, to zazwyczaj jest wyposażony w pokrycie srebrne, które jest wykonywane w domu
Wymiary IX rowków pierścieni uszczelniających dla płaskich płaszczyzn
| DN | NPS | Wielkość IX | DA1 mm |
DA3 mm |
E1 mm |
αA2 ° |
| 15 | ½ | IX15 | 20,8 | 30,83 | 5,30 | 15,0 |
| 20 | ¾ | IX20 | 25,8 | 35,82 | 5,30 | 15,0 |
| 25 | 1 | IX25 | 32,8 | 42,82 | 5,30 | 15,0 |
| 40 | 1½ | IX40 | 47,8 | 58,81 | 5,58 | 15,0 |
| 50 | 2 | IX50 | 59,8 | 71,80 | 6,19 | 15,0 |
| 65 | 2½ | IX65 | 72,8 | 85,79 | 6,79 | 15,0 |
| 80 | 3 | IX80 | 87,8 | 101,77 | 7,42 | 15,0 |
| 100 | 4 | IX100 | 113,8 | 129,75 | 8,40 | 15,0 |
| 125 | 5 | IX125 | 139,8 | 157,68 | 9,27 | 15,0 |
| 150 | 6 | IX150 | 167,7 | 187,66 | 10,12 | 15,0 |
| 200 | 8 | IX200 | 217,7 | 239,62 | 11,48 | 15,0 |
| 250 | 10 | IX250 | 271,7 | 299,58 | 12,90 | 15,0 |
| 300 | 12 | IX300 | 321,7 | 348,54 | 13,97 | 15,0 |
| 350 | 14 | IX350 | 353,7 | 381,51 | 14,63 | 15,0 |
| 400 | 16 | IX400 | 405,7 | 435,47 | 15,63 | 15,0 |
| 450 | 18 | IX450 | 455,7 | 487,43 | 16,54 | 15,0 |
| 500 | 20 | IX500 | 507,7 | 540,39 | 17,63 | 15,0 |
| 550 | 22 | IX550 | 557,7 | 592,35 | 18,45 | 15,0 |
| 600 | 24 | IX600 | 607,7 | 643,32 | 19,23 | 15,0 |
| 650 | 26 | IX650 | 659,5 | 696,23 | 20,00 | 15,0 |
| 700 | 28 | IX700 | 709,5 | 748,19 | 20,92 | 15,0 |
| 750 | 30 | IX750 | 761,5 | 801,15 | 21,65 | 15,0 |
| 800 | 32 | IX800 | 811,5 | 852,11 | 22,32 | 15,0 |
| 850 | 34 | IX850 | 861,5 | 903,07 | 22,97 | 15,0 |
| 900 | 36 | IX900 | 913,5 | 957,03 | 23,82 | 15,0 |
| 950 | 38 | IX950 | 963,5 | 1007,99 | 24,44 | 15,0 |
| 1000 | 40 | IX1000 | 1015,5 | 1060,95 | 25,06 | 15,0 |
| 1050 | 42 | IX1050 | 1065,5 | 1111,91 | 25,65 | 15,0 |
| 1100 | 44 | IX1100 | 1115,5 | 1162,87 | 26,42 | 15,0 |
| 1150 | 46 | IX1150 | 1167,5 | 1215,83 | 27,00 | 15,0 |
| 1200 | 48 | IX1200 | 1217,5 | 1266,79 | 27,54 | 15,0 |
