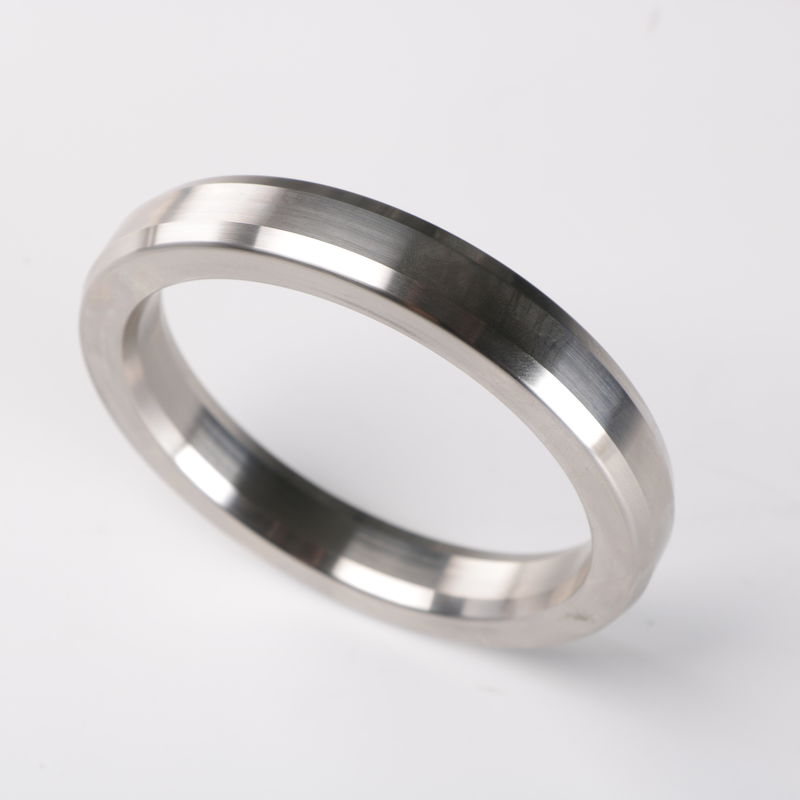

ISO9001 R39 ASME B16.20 Złącza pierścieniowa do soczewek

Mamy ponad 200 000 sztucznych uszczelnień pierścieniowych na magazynie, które są dostępne do natychmiastowej wysyłki.Grupa Dan-Loc posiada również uszczelki z stali niskoemisyjnej., F5, 304 i 316 materiałów.

Uszczelka RTJ typu RX jest wytwarzana zgodnie z normami API 6A i ASME B16.20 w celu dostosowania się do flans API 6B i ASME/ANSI B16.5.RX jest wersja pod ciśnieniem napędzane R ośmiokątnej uszczelnienia i pasuje do typu R płasko dolnej rowuRX ma zwiększoną wysokość i wykorzystuje ciśnienie wewnętrzne systemu do pobudzenia i poprawy uszczelnienia wraz ze wzrostem ciśnienia wewnętrznego.Niektóre rozmiary RX mają otwór odcisku ciśnienia, aby wyrównać ciśnienie po obu stronach twarzy uszczelniających.

Ściski pierścieniowe (RTJ Gasket) zgodnie z API 6A i ASME B16.20 dla wielu zastosowań przemysłowych w oparciu o wymagane przez klienta specyfikacje z ochroną przed korozją z wykorzystaniem galwanizowanego cynku lub powłoki alternatywnej materiału do 0.0003 ̊ grubości.

Lens Ring A lens type gasket is a line contact seal used in high pressure piping systems and in pressure vessel heads The lens cross-section is a spherical gasket surface and requires special machining on the flanges These gaskets fit with a small bolt load since the contact area is small and gasket seating pressures are very high Normally, materiały uszczelnienia powinny być miększe niż kołnierz Przy zamawianiu uszczelnienia soczewki należy dostarczyć pełne rysunki i specyfikacje materiału

Specifications A wide range of seating stresses under which the seal is effected and maintained Recommended for insufficient bolt loads to seal conventional gasket materials Easy to handle and fit Suitable for a wide range of operating conditions The soft facing layer prevents damages to the mating flange Sealing is not sensitive to uneven bolt loading conditions Can be refurbished with a new facing layer and reused

Standardowy materiał uszczelnienia

Stal węglowa

Stalowe blachy komercyjnej jakości o górnej granicy temperatury około 1000° F., zwłaszcza w warunkach utleniania.Nie nadaje się do obróbki surowych kwasów lub wodnych roztworów soli w zakresie neutralnym lub kwasowymW przypadku wysokiego obciążenia materiału można spodziewać się wysokiego wskaźnika awarii w systemie ciepłej wody.Stężone kwasy i większość kwasów alkalicznych mają niewielki lub żaden wpływ na uszczelki żelaza i stali, które są regularnie stosowane do takich usług.

304 ze stali nierdzewnej

· 18-8 (chrom 18-20%, nikiel 8-10%) nierdzewna o maksymalnej zalecanej temperaturze roboczej 1400o F

· Co najmniej 80% zastosowań w zakresie usług nieżrących może wykorzystywać nierdzew 304 w zakresie temperatur od -320 F do 1000o F.

· Doskonała odporność na korozję na różnorodne substancje chemiczne.

· Podlegają pęknięciom z powodu korozji naprężeniowej i korozji międzyziarnistej w temperaturze od 800 do 1500 °F w obecności niektórych nośników przez dłuższy czas.

316 Stal nierdzewna

· An18-12 Chromium-Nickel steel with approximately 2% of Molybdenum added to the straight 18-8 alloy which increases its strength at elevated temperatures and results in somewhat improved corrosion resistance.

· Ma najwyższą wytrzymałość na wkręcanie się w podwyższonych temperaturach w stosunku do każdego konwencjonalnego typu nierdzewnej stali.

· Nie nadaje się do długotrwałej eksploatacji w zakresie opadów węglowodorów od 800o F do 1650o F, gdy warunki korozyjne są poważne.

· Zalecana maksymalna temperatura robocza 1400o F.

316L ze stali nierdzewnej

· Nieprzerwany maksymalny zakres temperatury 1400o F -1500o F.

Zawartość węgla utrzymywana na poziomie maksymalnie 0,03%.

· Podlegają mniejszemu stopniowi pęknięcia przez korozję naprężeniową, a także korozji międzyziarnistej niż typ 316.

321 Stal nierdzewna

· Stal 18-10 chromu-niklu z dodatkiem tytanu.

· Nierdzew typ 321 ma takie same właściwości jak nierdzew typ 347.

· Zalecana temperatura pracy wynosi od 1400 do 1500 °F, a w niektórych przypadkach 1600 °F.

347 Stal nierdzewna

· Stal 18-10 chromu-niklu z dodatkiem kolumbiu.

· Nie podlegają korozji międzyziarnistej tak jak typ 304.

· Podlega korozji naprężeniowej.

· Zalecana temperatura pracy 1400o F -1500o F, a w niektórych przypadkach do 1700o F.

410 Stal nierdzewna

· 12% chromowa stal o maksymalnym zakresie temperatury od 1200 do 1300 °F.

· Używane do zastosowań wymagających dobrej odporności na uszczelnienie w podwyższonych temperaturach.

· Nie jest zalecany do stosowania w przypadku wystąpienia poważnej korozji, ale nadal jest bardzo przydatny do niektórych zastosowań chemicznych.

· Może być stosowany w przypadkach, gdy wilgoć sama w sobie lub w połączeniu z zanieczyszczeniem chemicznym powoduje szybkie uszkodzenie stali.

502/501 ((F5)

· 4-6% chromu i 1/2% molibdenu stopowane dla łagodnej odporności na korozję i podwyższonej wydajności użytkowej.

· Jeśli przewiduje się silną korozję, lepszą jakość stali nierdzewnej byłaby prawdopodobnie lepszym wyborem.

Admiralicja

Arsenical Admiralty 443 zawiera 71% miedzi, 28% cynku, 1% cyny i śladowe ilości arsenu.

· Wysoka odporność na korozję, wyjątkowo dobrze wytrzymuje w przypadku wody słonej i słonecznej oraz wody zawierającej siarczany.

· Zalecana maksymalna temperatura robocza 500o F.

· Idealne do przewozu żrących wód chłodzących w stosunkowo wysokich temperaturach.

Stopy 20

· 45% żelaza, 24% niklu, 20% chromu oraz niewielkie ilości molibdenu i miedzi.

· Maksymalny zakres temperatury 1400o F -1500o F.

· Opracowany specjalnie do zastosowań wymagających odporności na korozję przez kwas siarkowy.

· Twardość Brinella wynosi około 160.

Aluminiowe

· Stop 110 jest komercyjnie czysty (minimum 99%).

· Jego doskonała wytrzymałość i wykonalność sprawiają, że jest idealny do uszczelniania z podwójnymi osłonami.

· W przypadku uszczelnień stałych stosowane są silniejsze stopy, takie jak 5052 i 3003.

· Maksymalna ciągła temperatura eksploatacji 800o F.

Z miedzi

· Żółta mosiądz 268 zawiera 66% miedzi i 34% cynku.

· Oferuje doskonałą lub dobrą odporność na korozję w wilgotnych warunkach, ale nie nadaje się do takich materiałów jak kwas octowy, acetylen, amoniak i sól.Maksymalny zalecany limit temperatury 500 F.

Miedź

· Prawie czysta miedź z dodatkiem śladowych ilości srebra w celu zwiększenia temperatury pracy.

· Zalecana maksymalna ciągła temperatura pracy wynosi 500o F.

Cupro Nickel

· Zawiera 69% miedzi, 30% niklu oraz niewielkie ilości manganu, cynku i żelaza.

· Używany jest głównie w zastosowaniach w wodzie morskiej, gdzie stopy o mniejszej odporności szybko się niszczą.

· Maksymalny zalecany limit temperatury 500o F.

Hastelloy B

· 26-30% molibdenu, 62% niklu i 4-6% żelaza.

· Maksymalny zakres temperatury 2000o F. odporny na gorący, skoncentrowany kwas solny.

· Jest również odporny na działanie korozyjne wilgotnego gazu chlorwodorowego, kwasów siarkowych i fosforanowych oraz redukcyjnych roztworów soli.

· Przydatne do wytrzymałości na wysokie temperatury.

Hastelloy C-276

· 16-18% molibdenu, 13-17,5% chromu, 3,7-5,3% wolframu, 4,5-7% żelaza i reszta jest niklem.

· Bardzo dobrze radzi sobie z żrącymi substancjami.

· Wysoka odporność na zimny kwas azotowy o różnych stężeniach oraz na wrzący kwas azotowy o stężeniu do 70%

· Dobra odporność na kwas solny i kwas siarkowy.

· Doskonała odporność na pęknięcie przez korozję.

Inkonel 600

· Zalecane temperatury robocze wynoszą 2000°F, a w niektórych przypadkach 2150°F.

· Jest stopem o bazie niklu zawierającym 77% niklu, 15% chromu i 7% żelaza, doskonałą wytrzymałość w wysokich temperaturach.

· Często stosowane w celu rozwiązania problemu korozji naprężeniowej.

· Ma doskonałe właściwości mechaniczne w zakresie temperatury kryogenicznej.

Inkolej 800

· 32,5% niklu, 46% żelaza, 21% chromu, odporny na podwyższone temperatury, utlenianie i karburowanie.

Monel

· Maksymalny zakres temperatury 1500o F.

· Zawiera 67% niklu i 30% miedzi.

· Doskonała odporność na większość kwasów i kwasów alkalicznych, z wyjątkiem silnych kwasów utleniających.

· Podlegają korozji naprężeniowej, pękaniu w wyniku narażenia na kwas fluorozoliowy, chlorek rtęci i rtęć i nie powinny być stosowane z tymi nośnikami.

· Wraz z PTFE (polytetrafluoroetylen), jest szeroko stosowany w serwisie kwasu fluorowodorowego.

Nichel 200

· Zalecana maksymalna temperatura robocza wynosi 1400o F. lub nawet wyższa w kontrolowanych warunkach.w zastosowaniach strukturalnych, jest jednym z głównych powodów.

· Nie posiada całkowicie doskonałej odporności Monela.

Fosfor Brąz

· 90-95% miedzi, 5-10% cyny i śladowe ilości fosforu.

· Maksymalny zakres temperatury 500o F.

· Maksymalny zakres temperatury 500o F.

· Ograniczona do zastosowań w parowych o niskiej temperaturze.

· Doskonała odporność na korozję, ale nie jest odpowiednia dla acetylenu, amoniaku, kwasu chrominowego, rtęci i cyjanku potasu.

Tytanium

· Maksymalny zakres temperatury 2000oF.

· Doskonała odporność na korozję nawet w wysokich temperaturach.

· Znany jako "najlepsze rozwiązanie" do ataku jonów chlorku.

· Odporny na kwas azotowy w szerokim zakresie temperatur i stężeń.

· Większość roztworów alkalicznych ma na nią niewielki lub żadny wpływ.

· Doskonałe w środowiskach utleniających.

Uwaga: Maksymalne wartości temperatury są oparte na stałych temperaturach gorącego powietrza.
